水泵在線測試系統概述：

1、水泵在線測試系統組成：

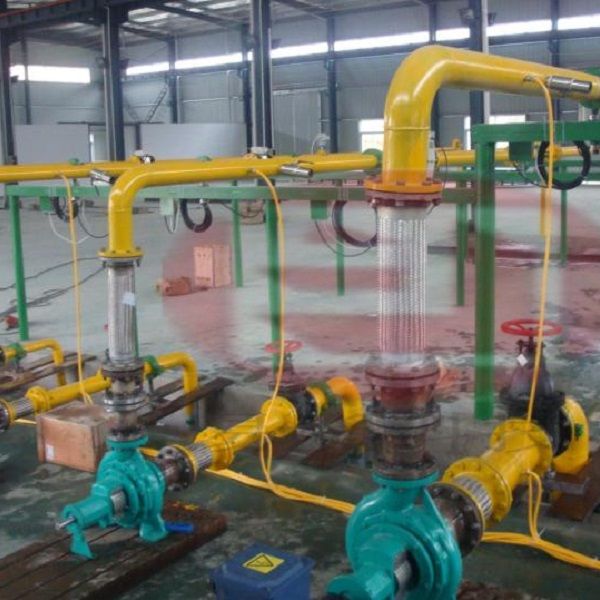

由流量轉速測量儀，壓力揚程測量儀、電參數測量儀、帶電繞組溫升測試儀、流量壓力傳感器、相關管路，試驗容器及相關配套儀器等組成。

2、水泵在線測試系統特點：

水泵在線測試系統是測試水泵性能的專用測試設備，系統采用了高精度的流量傳感器和高精度的壓力變送器及電參數，可滿足各種型號、各種不同等級水泵的流量，揚程，電壓、電流、輸入功率、效率等進行精確測量的要求。系統測試精度高、重復性好、運行穩定性強、并行效率高、使用壽命長、工作簡便。

3、水泵在線測試系統的測試項目：

流量、壓力（揚程）、轉速、電壓、電流、功率、效率、溫升等。

4、水泵在線測試系統的測試功能：

空載試驗、負載/性能試驗、氣蝕試驗、溫升試驗、堵轉試驗、噪聲試驗、振動試驗、泄露試驗

5、水泵在線測試系統的應用：

潛水泵、深井泵、離心泵、管道泵、自吸泵、化工泵、螺桿泵、家用增壓泵、排污泵、混流泵、軸流泵、旋渦泵、汽車洗滌泵、汽車循環泵、汽車?yán)鋮s泵等

6、水泵在線測試系統軟件介紹：

a.測試方法：

?電測法測量機組效率

?實測法測量水泵效率

?從電機曲線中計算效率

b.豐富的參數設置功能：

1)產品設計參數：包括設計點流量、設計點揚程、設計點效率、大流量點流量、大流量點揚程、大流量點效率、小流量點流量、小流量點揚程、小流量點效率、理想點流量、容積泵全壓力、額定轉速、速度傳動比、汽濁余量參數的設置。

2)狀態參數設置：包括進口管徑、出口管徑、進口表位差、出口表位差、大氣壓、室溫、泵級數，采樣次數參數的設置。

3)測試方法設置：

?流量傳感器選擇：（電磁流量計、渦流流量計、孔板差壓機），量程范圍，渦輪系數，孔板系數。

?壓力傳感器選擇：（差壓式壓力表為正負表、差壓式傳感器、出口壓傳感器、出口壓力表為正負表、差壓表為正負表），進口壓量程，出口壓量程。

?功率測試方法：（電測法、轉矩法），（單相電機、三相電機），電流倍率，電機曲線，傳感器標定溫度。

?轉速測試方法：（自動測量、人工測量）

c.人性化的測試操作界面：包括參數屏顯、停止、采樣、插入采樣、重采樣、刪除、計算、數據返顯、計算電機功率、數據處理等按鍵功能。

d.數據處理界面：基本信息設置包括制造單位、報告編號、試驗時間、水泵型號、水泵編號、室溫、水溫、大氣壓、表位差、進口管徑、出口管徑、壓力量程、電流倍率、額定功率、額定轉速、流量計系數等。

e.試驗臺誤差分析功能：包括平均值、百分誤差（%）、隨機誤差（%）、系統誤差（%）及總誤差（%）。

f.進入“曲線擬合”功能

?曲線類型：性能曲線、汽濁曲線、兩條曲線。

?判別類型：十字線判別、不判別等。

?等級：（一級、二級、自定義、B級、C級）。

?數據打開、導入要擬合的數據。

?打開數據文件，可分別按產品編號、產品型號、測試日期查詢。

g.對導出的數據進行曲線擬合，繪制水泵性能曲線（H-Q、H-Q、P-Q）或汽蝕曲線（NASH-Q）。

h.打印曲線報告、精度分析報告、打印英文曲線。

i.繪制電流曲線及比對圖形。
