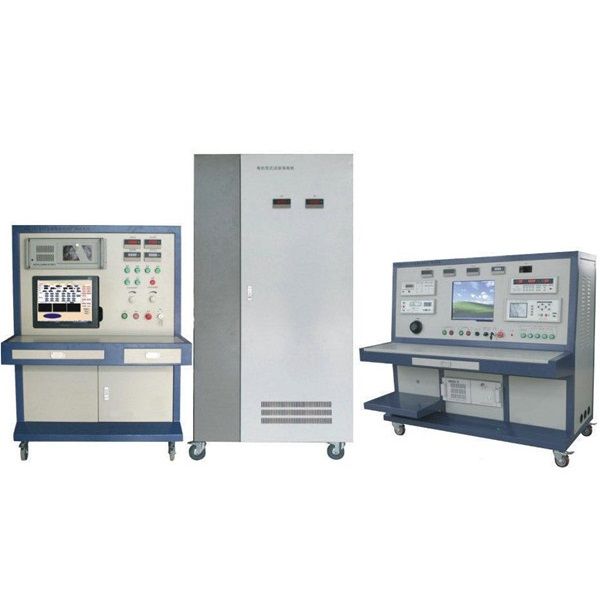

電機測試系統是一種用于評估電機性能和質量的重要工具。通過對電機進行全面的測試，可以確保其能夠在各種條件下安全、可靠地運行。今天易登小編跟大家說說電機測試系統設計方案組成與類型是怎樣？

一、電機測試系統的設計方案組成：

主要有：測試電源、測試負載裝置、測量儀表、控制與操作系統、數據采集與分析系統、輔助設備，下邊就說說這些部件都有哪些的功能：

1、測試電源

測試電源是電機測試系統的核心組成部分，用于為電機提供穩定的電力支持。它通常具備調節電壓和頻率的功能，以滿足不同電機測試的需求。此外，測試電源還應具備過載保護和短路保護等功能，以確保電機測試過程的安全性。

2、測試負載裝置

測試負載裝置用于模擬電機在實際運行中所承受的負載。根據電機的類型和應用場景，可以選擇不同的測試負載裝置，如轉矩負載、質量負載、電阻負載等。此外，還可以通過控制負載裝置的電流、轉矩等參數，實現對電機性能的精確測試。

3、測量儀表

測量儀表用于對電機的各項參數進行實時監測和記錄，如電壓、電流、轉速、功率、溫度等。根據測試需求，可以選擇合適的測量儀表，如電壓表、電流表、轉速計、功率計、溫度傳感器等。測量儀表應具備高精度和高可靠性，以確保測試結果的準確性。

4、控制與操作系統

控制與操作系統是整個電機測試系統的指揮中心，負責對整個測試過程進行控制和操作。它應具備自動化和智能化的功能，可以根據設定的測試流程自動完成電機測試。此外，控制與操作系統還應具備安全保護功能，如急停按鈕、過載保護等，以確保測試過程的安全性。

5、數據采集與分析系統

數據采集與分析系統負責對測試過程中產生的數據進行采集、存儲和分析。這些數據包括電機的電壓、電流、轉速、功率、溫度等參數，以及測試過程中的時間、溫度、環境濕度等信息。通過對這些數據的分析，可以獲得電機的性能曲線、效率曲線、壽命評估等信息，為電機的優化設計和改進提供依據。

6、輔助設備

除了上述主要組成部分外，電機測試系統還需要一些輔助設備，如用于固定電機的支架、用于連接電機的電纜和接頭、用于保護人員的安全防護裝置等。這些輔助設備應根據實際測試需求進行選擇和配置。

二、電機測試系統類型：

根據電機的類型和應用場景，常見的電機測試系統類型包括以下幾種：

1、直流電機測試系統

直流電機測試系統主要用于對直流電機的性能進行全面檢測。該系統具備調節直流電源的電壓和電流功能，以模擬不同負載條件下的電機運行狀態。此外，該系統還可以對電機的轉速、轉矩、效率等參數進行精確測量。

2、交流電機測試系統

交流電機測試系統主要用于對交流電機的性能進行全面檢測。該系統具備調節交流電源的電壓、頻率和相位等功能，以模擬不同負載條件下的電機運行狀態。此外，該系統還可以對電機的電流、轉速、轉矩等參數進行精確測量。

3、伺服電機測試系統

伺服電機測試系統主要用于對伺服電機的性能進行全面檢測。該系統具備調節直流電源的電壓和電流功能，同時還可以對電機的轉速、轉矩、位置等參數進行精確測量和控制。此外，該系統還可以對伺服驅動器進行檢測和調試。
