水泵測試系統是杭州易登拳頭產品之一，今天杭州易登小編跟大家說說的是，水泵測試系統由哪6大部件組成？其功能是怎樣的？

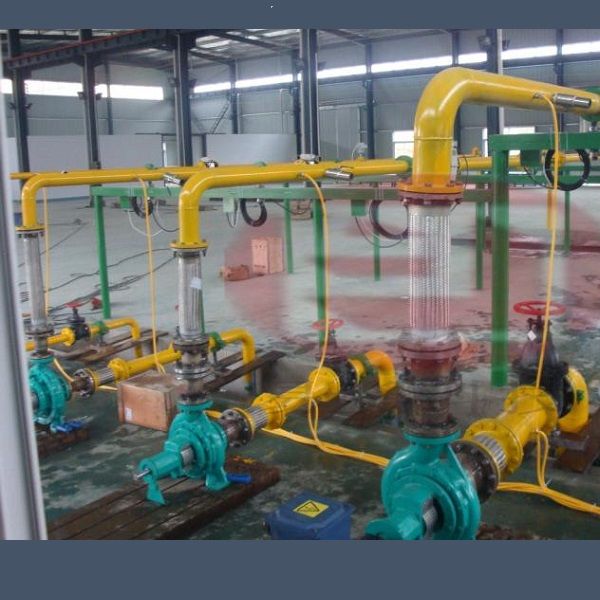

1、試驗臺架：由安裝底械平臺、測量傳感器、電機、待測水泵及其輔助系統、升降機構等組成。

2、控制柜：由臥式或立式機柜構成，內部裝有15`觸摸屏工業控制計算機、出口流量控制系統、變頻器及電機速度控制系統、智能模擬量采集模塊、HCNJ-101扭矩傳感器測量系統、傳感器、控制器電源模塊等。

3、流量測量控制系統：（本部分可以根據用戶的要求是否加入，用戶也可以采用手動調節的方法）

（1）、由計算機利用D/A模塊調整控制器輸出電流大小，實現計算機自動加載。

（2）、控制器單元：利用PID調節模塊輸出電流，進行精確調整。設定值與反饋相比較，通過比例（P）、積分（I）、微分（D） 調節固態繼電器，控制脈寬來調節電流的大小，當設定值保持不變時，電流保持不變（恒流源），由于固態繼電器內部采用場效應管做開關元件，無機械動作，不產生電火花干擾，故可靠性高。

4、聯軸器：采用剛性連接（法蘭、軸套），從而保證測量精度。

5、傳感器：CYT-302扭矩傳感器測量水泵輸入轉速和扭矩，壓力傳感器、溫度傳感器、流量傳感器測量壓力、溫度和流量。

6、安裝底座、升降機構：底座采用標準平臺，平臺上有標準的T型槽，表面光潔。平板的安裝不平度小于0.05mm。底座穩固，避免過大震動，否則將造成數據測試不準。升降機構由20—30mm鋼材和M16～M30螺桿螺帽構成。升降時，調節螺帽即可完成。測試時，一定要緊固升降機構，防止過大震動。安裝時，根據水泵高度，調節升降鋼板。注意同軸度，避免傳感器變形而產生的附加彎矩。當存在彎矩時，不僅會降低測試精度，在某些情況下，甚至可能損壞變形軸。

具體方法：先連接好水泵，不要緊固水泵底座，用手轉動傳感器、水泵應平穩，不應有稍微移動。轉動時，手感要平穩，如果安裝同軸度未達到，調節升降鋼板，直至達到要求。zui后緊固水泵和升降鋼板螺柱。

7、電機轉速控制：（本部分可以根據用戶的要求是否加入）電機轉速控制由計算機控制變頻調速器實現，可以是數字控制接口，也可以是模擬控制接口。
