我國的水泵測試系統有兩種類型:一種是20世紀80年代研制的以單板機為核心，外加許多分立元件組成的測試系統，另一種是90年代以來采用智能型測試儀器或標準化儀器與計算機組成的系統。前者自動化程度不高，大部分已經淘汰，后者由于造價較高，廣大廠校無法接受。

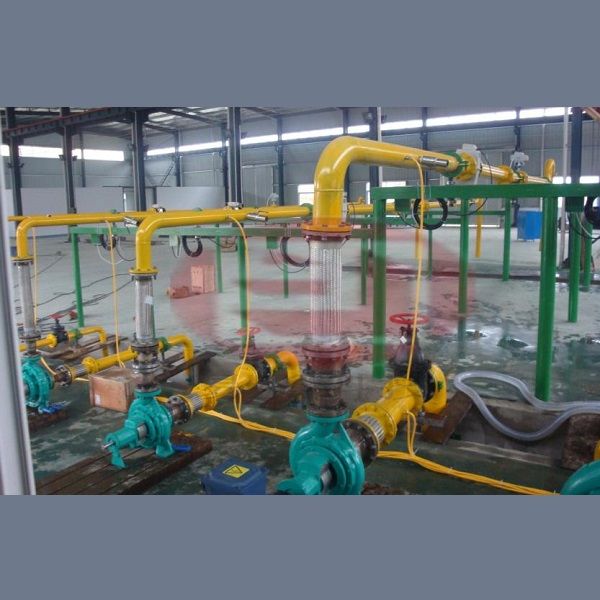

為此，易登研發出了新的水泵測試系統，該系統適應性強、操作簡便、功能強大。 本測試系統以國標規定的B級以上精度為設計標準。其主要功能有:進行水泵的外特性試驗和水泵內特性試驗，相應的外特性試驗主要包括原型泵和模型泵的能量試驗、汽蝕試驗、振動和噪聲試驗等。 相關物理量參數的測量采用相應設備。流量的測量采用電磁場流量計和流量轉速儀實現。揚程的測量采用壓力變送器、大氣壓力變送器、液位變送器來進行測量。采用壓力校準儀來對壓力儀表進行校準。功率的測量采用扭矩測功和電測功法。可通過智能扭矩傳感器、信號轉換柜、轉矩轉速測量儀、轉速變送器、溫度傳感器、直流數字電壓電流表、三電參數測量儀等來實現。采用交直流校表儀對電參數儀表進行校準。振動、噪聲的測量分別采用測振儀和噪聲儀進行，電動機溫升的測量采用三通帶電測量溫升儀。具體型號的選擇應根據實際情況進行選擇計算以滿足相應參數，使其滿足精度要求。

 根據實際系統的需要，考慮其設備的相關性與實際工況，本系統決定采用分布式結構及RS485/PROFIBUS總線。測 控 系 統設測控計算機和數據處理計算機兩套，需設置投影屏幕及多媒體演示。采用兩臺工控計算機分別控制不同的試驗臺位，試驗的控制集中在中心控制室。試驗參數的調節通過電動調節閥及西門子MM440變頻器的調節來實現。同時顯示系統的運行情況，包括水流流動的方向，控制閥門的開閉，系統運行是否正常等，并用大屏幕顯示泵的運行工況點的有關參數，便于現場的調控。數 據 的采 集與處理通過傳感器及有關二次儀表與數據采集計算機相連，數據采集全部自動化，實現自動采集、自動處理及打印輸出。

系統主體控制設備由西門子CPU315-2DP+數字/模擬量采集模塊組成。上位數據采集系統使用西門子WinCC軟件。本套系統可以精確的采集各種檢測數據，并且可以通過變頻器控制水泵運行在各種不同的工作頻率下，從而使水泵的測試更加全面。 該套系統已經成功地運用在國內某著名軍工設計院的水泵測試系統中，運行穩定可靠，實現了水泵測試的自動化。該通信程序也可同樣使用在PLC與其他設備的通信過程中，對類似工程的應用具有一定的借鑒意義。
