電機測試系統易登百科

一、電機測試系統概述

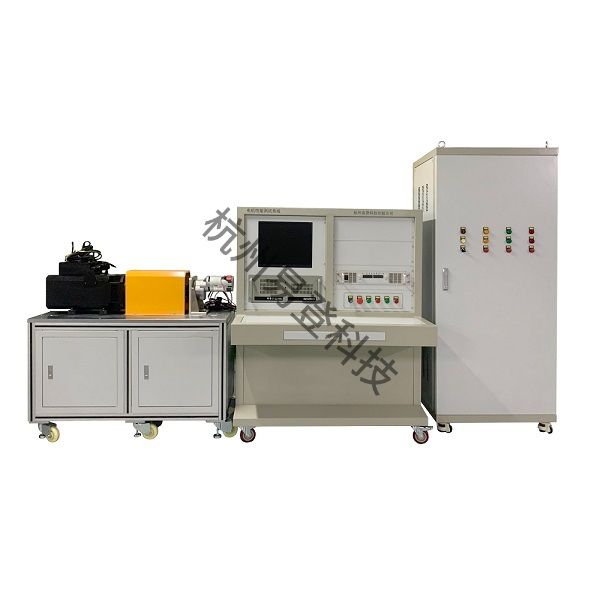

電機測試系統由測功機動態控制儀、測功機控制儀、單三相直流電參數儀、交流變頻電源/直流電源、夾具、工控機顯示器、控制操作臺 ，它可以任意改變被測電機的負載，直接測量出電機空載、負載及堵轉狀態下電機的輸出轉矩、轉速、輸出功率。軟件可實現手動、自動二種測試方式，完成空載、負載、堵轉測試，具有繪制特性曲線、存儲、打印等功能。

二、電機測試系統主要性能

1、測試數據均數字顯示并可送到微機，采樣、畫曲線和打??；
2、采用高精度負載傳感器；穩定性好，使用壽命長等特點；
3、整機靈敏度高，負載轉矩穩定性和測試重復性好；
4、僅調節勵磁電流便可控制負載的大小
5、軟件操作簡單易學，并可實現手動、自動、定點等測試方式。
6、電量測試儀具有多檔量程（自動切換）滿足大功率電機和小功率電機的測試
7、三維調節臺可方便安裝電機，實現快速裝夾。（供選擇）

三、電機測試系統功能

1、可以電腦上控制電機的開關操作；
2、系統具有手動、自動測試方式（此方式可不聯接電腦操作）全部過程可在控制柜上的顯示控制儀上實現；數據可鎖存,以便手工記錄；
3、系統具有自動測試方式：即負載根據設置自動加載，掃描電機從空載到堵轉（或設定值）的特性曲線；
4、系統具有定點測試方式：即電機運行后，負載自動調節到設定值，并在設定值處穩定運行；
5、測試結果：電機測試數據以報表或曲線的方式顯示，可打印保存，方便下次打開查詢曲線，曲線坐標參數（橫坐標及縱坐標）可修整
6、額定扭矩實驗精度：±0.5%；轉速精度±0.2%；
7、測功范圍:0.01Nm-1000Nm(客戶可根據自己的電機功率大小,選擇量程合適的測功機)。

四、電機測試系統測試項目

被測電機的輸入電壓、電流、輸入功率、轉矩、轉速、輸出功率、效率，能顯示和打印輸出測試數據和負載特性曲線（PDF格式導出），能顯示和打印輸出特性曲線和數據：n＝f（U、I、P1、COSφ、M、P2、η）M＝f（U、I、P1、n、COSφ、P2、η）輸出格式有多種可選擇。

五、電機測試系統測試對象

電機測試系統主要用于測試發動機的功率，也可作為齒輪箱、減速機、變速箱的加載設備，用于測試它們的傳遞功率。單相異步電機（洗衣機電機、油煙機電機、風扇電機、空調電機、壓縮機電機）、罩極電機、直流電機、串極電機、電動工具、三相電機、同步電機、調速電機、步進電機、雨刮器電機、搖窗電機、汽車暖風電機、摩托車起動電機、輪轂電機、差數電機等。

六、電機測試系統軟件介紹

1、測試項目：
（1）空載、負載、堵轉測試時對電流、轉矩、轉速、輸出功率進行安全值的設定，可實現自動推出限制。
（2）自動加載與手動加載測試：
A 負載測試加載速度可調：根據實際需要自行調節。
B 測試加載增量可調:可對初始加載量和增量進行設定。
（4）定點測試：可對電流、轉矩、轉速、功率進行測試?？啥ㄒ粋€點不卸載；定多個點卸載。定點個數最多可以定5個點。定點數據可以設定。
（5）耐久測試：測試步驟1 2 3 4 5；運行方式：空載、轉矩、輸入功率、輸出功率、不測可隨意設定；每個項目下的耐久值和誤差值可隨意設定；測試時間也可以隨意設定。
2、銘牌參數：
電機型號、額定功率、額定電壓、額定轉速、客戶名稱、客戶檔案、測試人員、測試日期。
參數作為報表幫助客戶整理和分析數據。
3、曲線坐標：
（1）兩種模式，七條坐標曲線。
（2）兩種模式：轉速模式、轉矩模式。兩種模式只是對數據分析的方式。
（3）七條曲線：電壓、電流、轉速、轉矩、輸入功率、輸出功率、效率。每條曲線的最大值和顏色代表的曲線可隨意設定，方便分析數據。
4、電機參數的存儲和調用：
每一種電機的參數設定好以后可以存儲，以便下次使用和調用不需要重新去設定。
5、測試界面：
測試界面可以實時顯示測試的瞬時值（電壓、電流、轉速、轉矩、輸入功率、輸出功率、效率），并可以間按一定的時間（隨意設定）采集數據。同時在測試過程中曲線自動繪制。更好的監控測試的過程。
6、報表分析：
（1）整個測試過程的曲線圖（電壓、電流、轉速、轉矩、輸入功率、輸出功率、效率）
（2）銘牌參數值

（3）關鍵點電機性能分析

空載點：電流值和轉速值
轉矩點：轉矩值、轉速值、電流值、輸出功率值、效率值
輸出功率點：轉矩值、轉速值、電流值、輸出功率值、效率值

效率值：轉矩值、轉速值、電流值、輸出功率值、效率值
