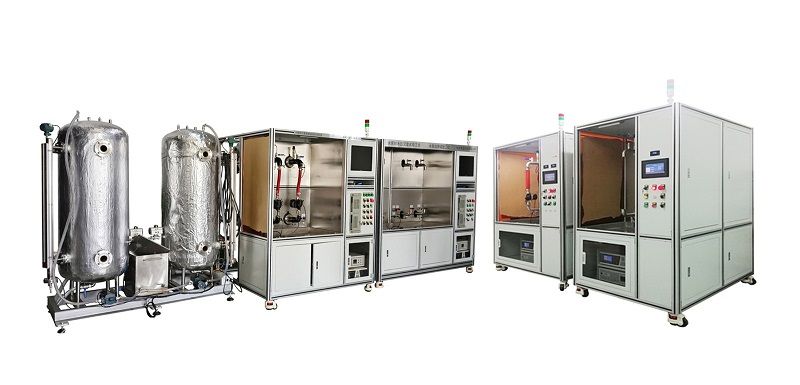

電子泵測試系統成功交付

1、產品概述

泵測試系統，用于測量泵的各種性能，設備包括：耐磁性物質試驗臺、耐連續運行試驗臺、耐水壓交變

試驗臺、耐介質高低溫試驗臺等，儀器具有測量數據儲存及輸出功能，試驗臺需要具有漏水報警、電流

突變報警功能。

本技術要求參考標準主要為：T/CECS 10003-2017 《供暖器具用屏蔽式循環泵》，具體試驗要求以標

準要求為準。

2、測量產品零件（不限于該類型結構）

循環泵、汽車電子水泵。

3、測量項目與要求

3.1耐磁性物質試驗臺：

3.1.1耐磁性物質： 在額定電壓及頻率下,在運行介質中加入質量比為2‰的 Fe3O4(最長邊長度不大于

0.4mm)后啟動循環泵,循環泵在額定輸入功率下運行,每間隔24h 增加質量比為 0.33‰ 的 Fe3O4,直到

系統內Fe3O4 的質量比達到8‰時停止添加,繼續運轉24h后,停止運行。

3.1.2 雜質試驗：按規定加入雜質進行運行試驗。

需要工位： 1工位，主管路DN32,通過可以靈活更換的變徑兼容DN15、DN20、DN25、DN32。兩個試

驗需要分開進行。

3.2 耐連續運行試驗臺

試驗臺需要達到的功能： 變頻泵在額定電壓及頻率、最大輸入功率下,連續運行2000h。試驗后進行流量

和揚程試驗。

需要工位： 2工位，主管路DN32,通過可以靈活更換的變徑兼容DN15、DN20、DN25、DN32。

3.3耐水壓交變試驗（可做啟停試驗）

3.3.1耐水壓交變：循環泵在不通電狀態,介質溫度維持在75℃~85℃,在1.5倍最大允許工作壓力下維持10s,

然后2s時間內將壓力降到0.05MPa后維持10s,再在2s時間內將壓力升高到1.5倍最大允許工作壓力,為1次循

環,如圖3所示。試驗次數為10萬次。

需要工位： 2工位，在1和2工位進行。主管路DN32,通過可以靈活更換的變徑兼容DN15、DN20、DN25

、DN32。

3.3.2 啟停：在額定電壓及頻率下,介質溫度維持在75 ℃~90 ℃,最大允許工作壓力下,循環泵在額定輸入功

率下運行,運行15s后停止15s為1次循環,試驗次數為10萬次。

需要工位： 2工位，在3和4工位進行。主管路DN32,通過可以靈活更換的變徑兼容DN15、DN20、DN25、

DN32。

3.4耐介質高低溫運行試驗（包括耐高溫運行試驗、耐低溫運行試驗）

3.4.1 耐介質高低溫：在額定電壓及頻率下,介質高溫溫度不低于90 ℃、低溫溫度不高于10 ℃;循環泵在額

定輸入功率下運行,當溫度傳感器檢測到循環泵出口水溫達到90 ℃~92 ℃后,切換為低溫水循環,當溫度傳感

器檢測到循環泵出口水溫達到8 ℃~10 ℃后,切換為高溫水循環,為1次循環。水溫從高溫降低到低溫的時間

小于60s,水溫從低溫升高到高溫時間小于60s;循環次數為15000次。

需要工位： 2工位，在1和2工位，主管路DN32,通過可以靈活更換的變徑兼容DN15、DN20、DN25、

DN32。

3.4.2 耐高溫：變頻泵在額定電壓及頻率、最大輸入功率、最高介質溫度和最高環境溫度下,連續運行48h。

試驗后進行流量和揚程試驗。

需要工位： 1工位，主管路DN32,通過可以靈活更換的變徑兼容DN15、DN20、DN25、DN32。

3.4.3 耐低溫：變頻泵在額定電壓及頻率、最大輸入功率、最低介質溫度和最低環境溫度下,連續運行48h。

試驗后進行流量和揚程試驗。

需要工位： 1工位，主管路DN32,通過可以靈活更換的變徑兼容DN15、DN20、DN25、DN32。

4、試驗臺主要要求

4.1可移動性                     具備可移動性，方便更換場地

4.2尺寸                         φ1.5-φ12mm

4.3電源                          具有交直流電源

4.4 密封                          各試驗臺儲水罐及管路不能泄漏，交貨前需要做密封測試，測試過程中不能發

生泄漏
